在半导体制造业的精密工艺中，刻蚀技术扮演着至关重要的角色，其中干法刻蚀与湿法刻蚀作为两大主流技术，各自拥有独特的发展历程和应用领域。
湿法刻蚀，这一传统技术，通过浸泡材料于腐蚀液中实现刻蚀效果。然而，随着半导体器件尺寸的不断缩小，湿法刻蚀的局限性日益凸显，尤其是其难以避免的横向钻蚀问题，严重影响了刻蚀图案的分辨率。这一挑战促使工程师们转向探索更为精准的干法刻蚀技术。
干法刻蚀技术，以其高精度和可控性，成为现代半导体制造中的关键工艺。其基本原理涵盖物理蚀刻、化学蚀刻以及反应离子蚀刻。物理蚀刻利用高能离子轰击材料表面，实现物理去除，但这一过程可能导致器件损伤。化学蚀刻则是通过气体与材料表面的化学反应，生成气体副产物并被抽走，虽然具有各向同性，但通过调节气体比例可实现选择性蚀刻。而反应离子蚀刻则结合了物理与化学蚀刻的优势，成为工业上最常用的干法蚀刻方式。

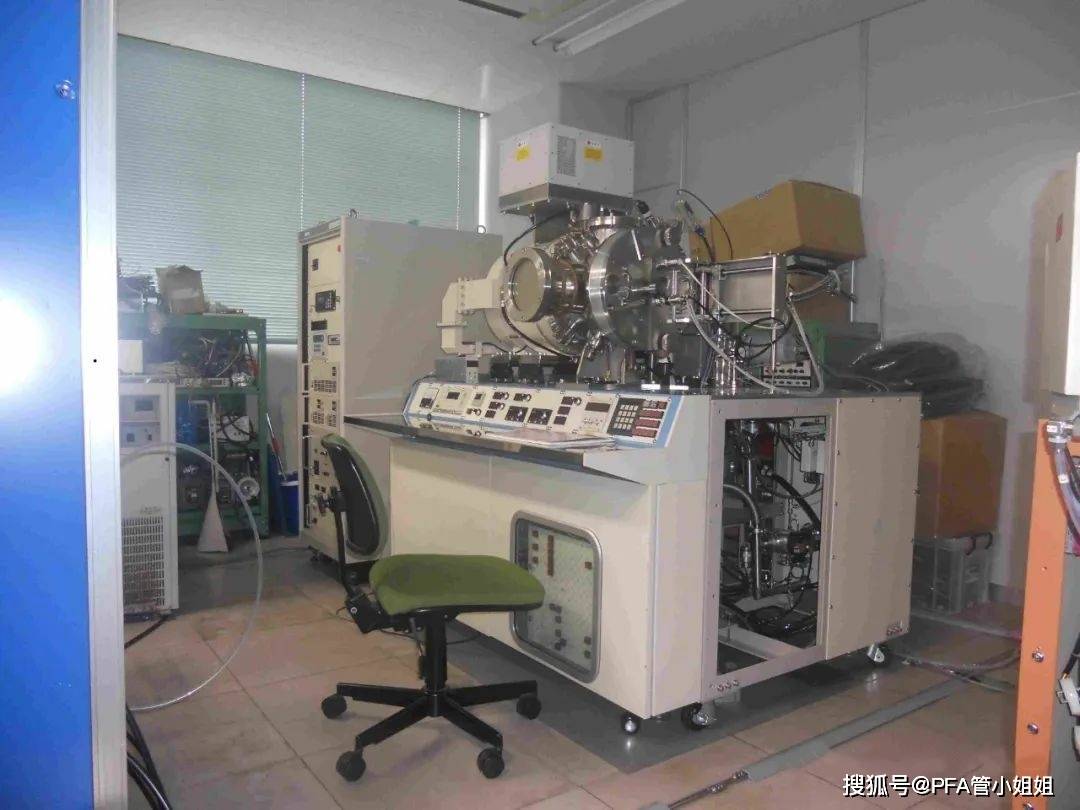

在干法刻蚀技术的推动下，一系列先进的刻蚀设备应运而生。反应离子刻蚀机（RIE）以其结构简单、操作便捷而广泛应用，但“黑硅”现象是其面临的一大挑战。为了克服这一难题，电感耦合等离子体刻蚀机（ICP）应运而生，通过优化自由基与离子的匹配，显著提升了刻蚀效果。磁性中性线等离子体刻蚀机（NLD）以其卓越的刻蚀均匀性和高速率，成为刻蚀碳化硅等难加工材料的首选。而离子束刻蚀机（IBE）则凭借其纯物理轰击的特性，适用于氟基或氯基等离子体无法刻蚀的特殊材料。
在半导体制造设备的配套材料中，高性能氟塑料（如PFA）的应用同样不可或缺。PFA管、接头、阀门以及注塑件等，以其高纯度、耐腐蚀性和良好的加工性能，成为半导体工厂中不可或缺的高纯材料供应商。这些产品规格多样，从微小的1/8英寸到标准的1英寸，满足了不同工艺需求下的精确控制。
干法刻蚀技术的不断发展和创新，以及高性能氟塑料材料的广泛应用，共同推动了半导体制造业向更高精度、更高效率的方向迈进。这一进程不仅提升了半导体器件的性能和质量，也为全球科技产业的进步奠定了坚实的基础。
